Amélioration des châssis plastiques Jouef (E 184 DB, certaines BB 67001, certaines BB 9201...)

Quelques petits trucs très simple pour améliorer les châssis et la prise de courant des anciens châssis plastiques Jouef. C'est une E 184 003 DB Jouef qui est utilisée ici, mais tout modèle avec le même châssis convient (certaines BB 67001 Jouef, certaines BB 9200 Jouef...).

Le châssis du modèle terminé (lest, prise de courant en +, nouvel aimant) :


Le matériel nécessaire:

-Fils électriques souples
-2 lamelles de contact (voir photos ci-dessous)
-2 vis pointues (environ 5 mm de long)
-Un aimant néodyme (pour remplacer l'ancien si nécessaire).
-2 condensateurs chimiques 50uF environ 25V et 2 diodes (par exemple 1N4001 à 4007) -Un fer à souder, de l'étain, colle...

Les différentes étapes d'amélioration:

1. Souder sur 2 lamelles de contact 2 fils d'une longueur d'environ 21 cm.

2. Visser les 2 lamelles de contact sous le boggie moteur du côté non bandagé de façon qu'elles touchent l'essieu (voir photo).

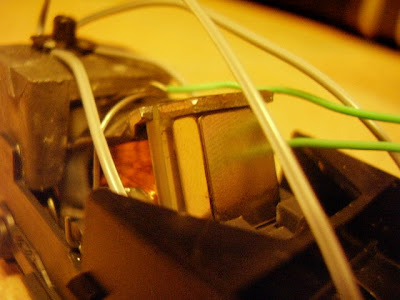

3. On fait passer les 2 fils sur les côtés du moteur.


4. Ensuite les fils passent sous l'écrou qui tient le lest.


5. Ils sont ensuite soudés sur les fils du 2ème boggie ( attention au sens : le + avec le +, le - avec le - ).
Grâce à cette amélioration les prises de courant sont passées de 4 roues à 6 roues.

Si ça fonctionne le boggie moteur peut rouler tout seul.


6. Du lest est placé au centre vers le bogie non moteur pour équilibrer les masses.


7. Un Roulnet (que pour l'analogique, inutile pour le digital) est soudé aux bornes du moteur, il supprime les oscillations de courant qui engendrent l'encrassement des contacts (essieux, moteur...) (voir site web: Roulnet).

8. Si le moteur est un peu poussif, l'ancien aimant est enlevé pour être remplacer par un aimant néodyme dit "super aimant" (voir: http://blaisepascal-fr.perso.neuf.fr/F.Legeard/AddendumFL.html) qui améliorera la puissance de traction du moteur. Bien sûr on peut aussi changer le moteur !


9. Testez les prises de courant (le boggie moteur devrait avancer indépendamment), remontez la locomotive puis amusez-vous ! ;)


Mise à jour : 10/10/2016.
